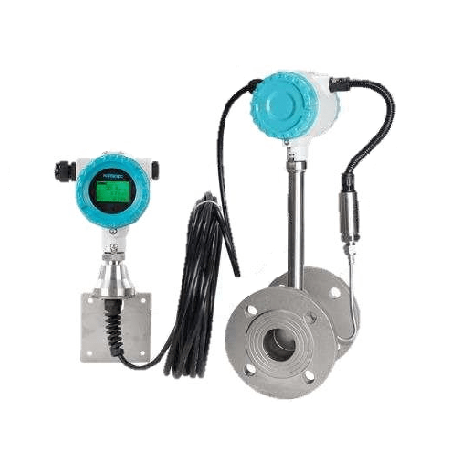

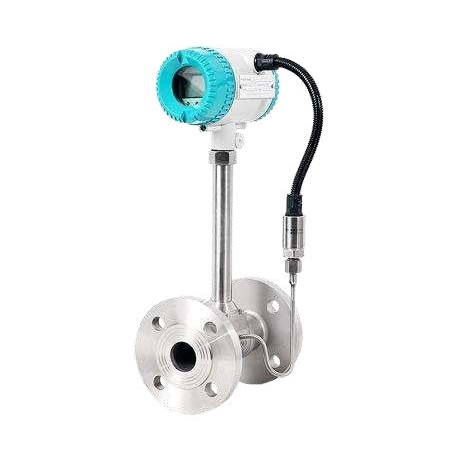

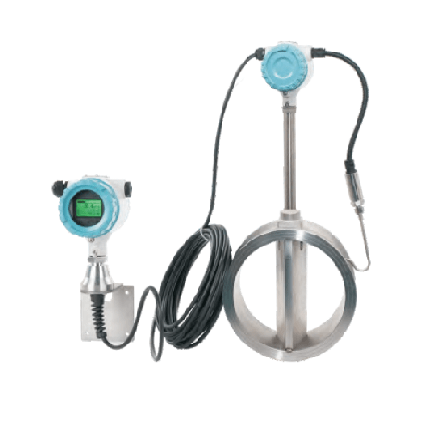

РАСХОДОМЕРЫ-СЧЕТЧИКИ ВИХРЕВЫЕ FLSTV модель FK60
(с компенсацией температуры и давления)
Технические характеристики
Рабочая среда
жидкость, газ, пар
Диаметр номинальный для жидкости, мм
15 ~ 150
Диаметр номинальный для газа и пара, мм
15 ~ 300
Давление номинальное, МПа
0.6, 1.0, 1.6, 2.5, 4.0, 6.3
Температура рабочей среды, ℃
- 40 ~ + 350
Температура окружающей среды, ℃
- 40 ~ + 65
Тип присоединения
фланцевый, межфланцевый
Материал
SS304 (стандартный), SS316 (опция)
Диапазон расхода жидкости, м/с
0.4 ~ 7.0
Диапазон расхода газа, м/с
4.0 ~ 60.0
Диапазон расхода пара, м/с
5.0 ~ 70.0
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, %
± 0.75 (при Re ≥ 20000);
± 2.0 (при 10000 < Re < 20000)
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа и пара, %
± 1.0 (при Re ≥ 20000);
± 2.0 (при 10000 < Re < 20000)
± 2.0 (при 10000 < Re < 20000)
Число Рейнольдса
Normal 2x104 ~ 7x106
Маркировка взрывозащиты
0Ex ia IIC T5 Ga
Питание
24 В, постоянный ток
Выходной сигнал
токовый от 4 до 20 мА, частотно-импульсный,
протокол HART, Modbus RS 485
протокол HART, Modbus RS 485
